智能型電動調節閥概述

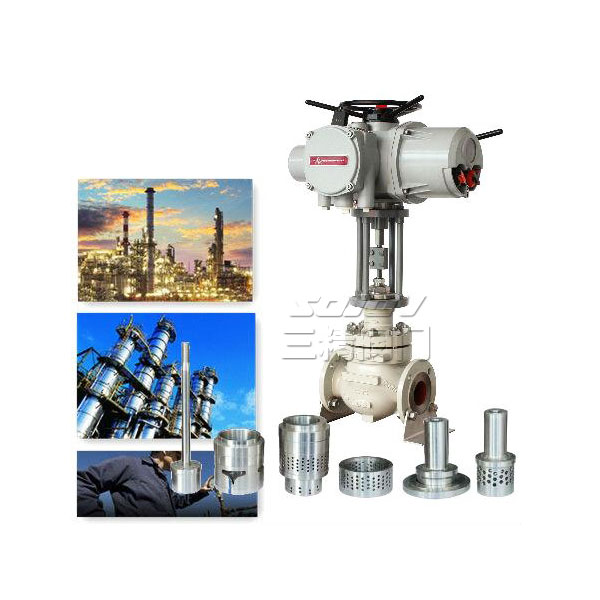

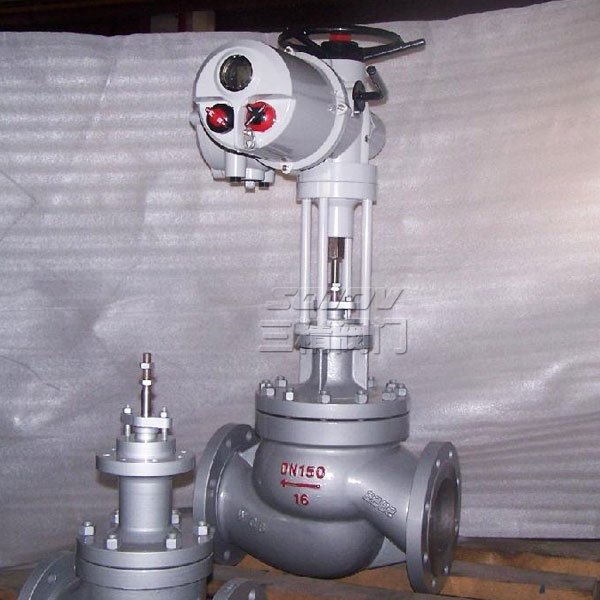

SZRQM系列智能型電動調節閥是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動調節系統中。
|
電動智能調節閥型號：SZRQM |
電動智能調節閥公稱通徑：25MM-400MM |
電動智能調節閥使用壓力：1.6MPA -10MPA |
|
電動智能調節閥連接方式：法蘭連接 |
電動智能調節閥 形式：電動智能 |
電動智能調節閥 主要功能：控制流量 |
|
電動智能調節閥介質：各種介質 |
電動智能調節閥材質：WCB鑄鋼 不銹鋼 |
電動智能調節閥標準：機械部標準或定做非標 |
智能型電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型電動調節閥主要技術參數

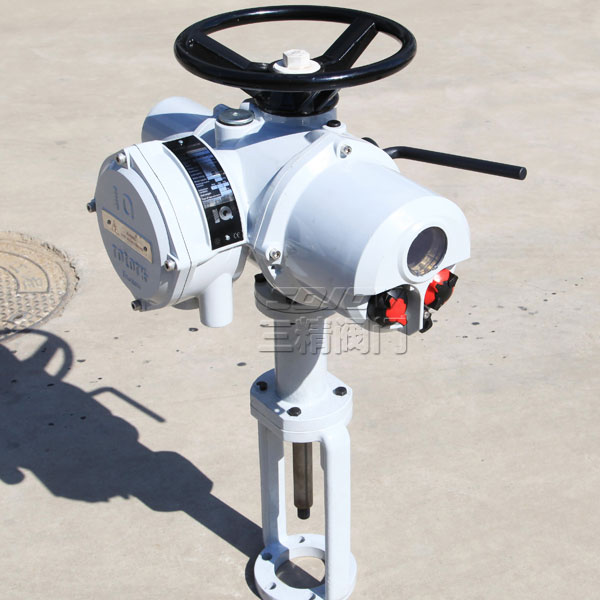

電動執行機構主要技術參數 輸出推力：44～550KN （輸出調節推力：5.71～47.05KN）（輸出額定關閉
推力：8.4～63.15KN
位置控制基本誤差：（設定行程時間≥25秒）±1%
重復性誤差：（設定行程時間≥25秒）≤1%
死區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95% 環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68 輸入輸出通道均采用光電隔離
閥(1).jpg "電動調節閥原理，電動調節閥型號")
智能型電動調節閥調節機構主要技術參數
行機構.jpg "調節閥尺寸圖")
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||||
|
額定流量 系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||||
|
固有可調比R |
50:1 |
||||||||||||||||
|
允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
||||||||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
工作溫度 t（℃） |
常溫型 |
-20～200、-40～250、-60～250 |
|||||||||||||||
|
散熱型 |
-40～450、-60～450 |
||||||||||||||||
|
高溫型 |
450～560 |
||||||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
||||||||||||||||
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://www.cnsjv.com三精閥門公司】有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
