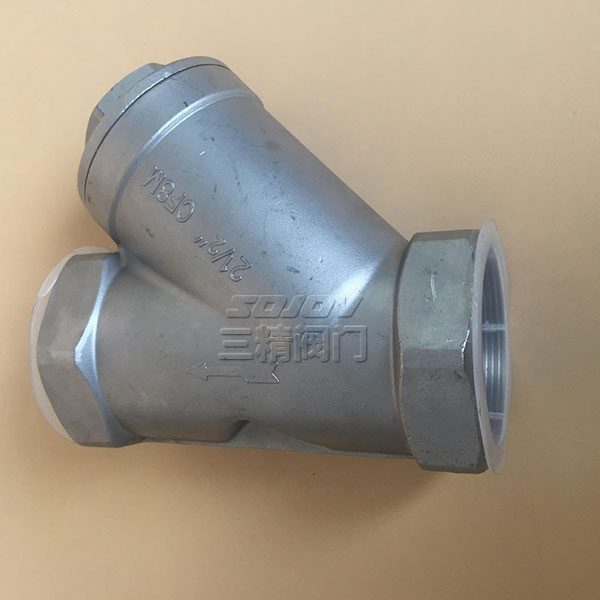

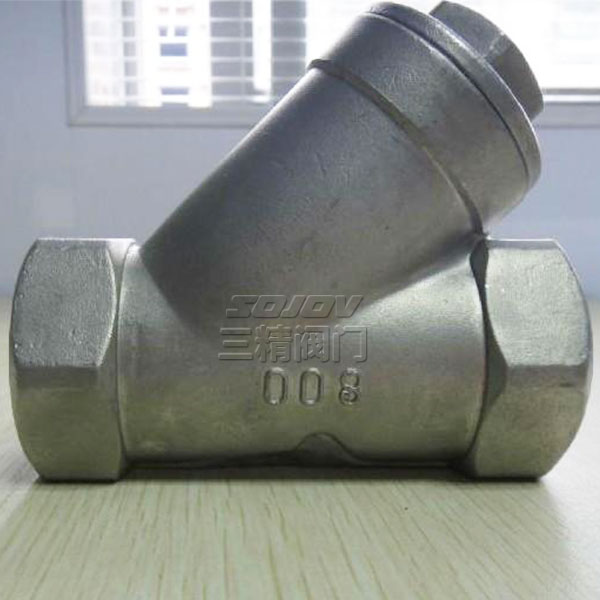

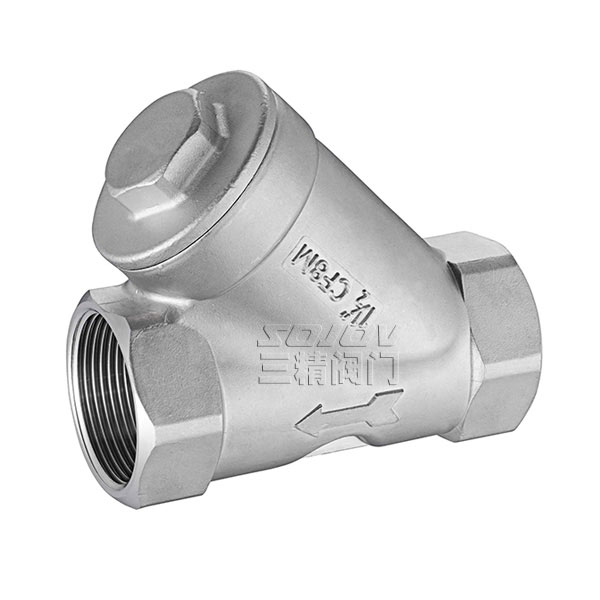

不銹鋼內螺紋Y型過濾器

SG過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2。

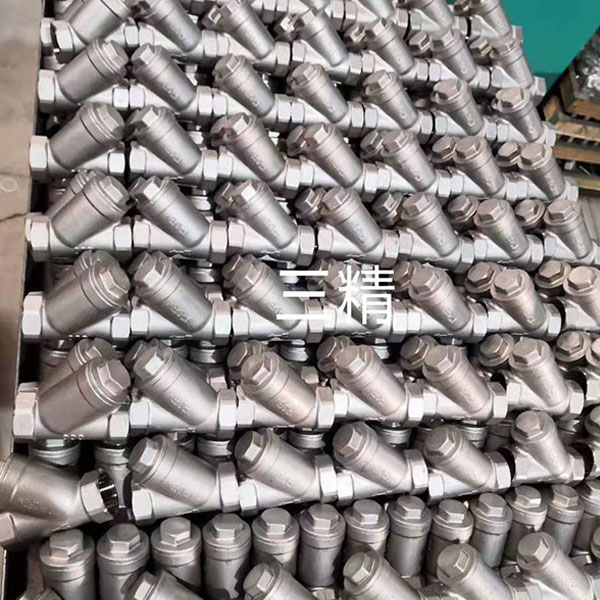

產品樣本下載過濾器系列實物圖產品小樣圖

下一個：沒有了上一個：[ZPG-I自動排污過濾器 ]

產品詳情

不銹鋼內螺紋Y型過濾器概述：

不銹鋼內螺紋Y型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。

不銹鋼內螺紋Y型過濾器工作原理：

Y型過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

主要零件材料：

殼體材質	碳鋼WCB、黃銅B62	不銹鋼304、316、316L
濾框?yàn)V網材質	不銹鋼304、316、316L
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
防爆級別	BS5501: IIA、IIB、IIC
環境溫度（℃）	-30~380	-80~450
公稱壓力（MPa）	0.6~5.0（150Lb~600Lb）
過濾精度（目/in）	10~300

主要連接尺寸：

通徑DN	L	D	D1	D2	B	f	n-φ
15	140	95	65	45	14	2	4-φ14
20	150	105	75	55	14	2	4-φ14
25	160	115	85	65	14	2	4-φ14
32	180	135	100	78	16	3	4-φ18
40	200	145	110	85	16	3	4-φ18
50	220	160	125	100	16	3	4-φ18
65	260	180	145	120	18	3	4-φ18
80	310	195	160	135	20	3	8-φ18
100	350	215	180	155	20	3	8-φ18
125	400	245	210	185	22	3	8-φ18
150	450	280	240	210	24	3	8-φ23
200	500	335	295	265	26	3	12-φ23
250	550	405	355	320	30	3	12-φ25
300	580	460	410	375	30	4	12-φ25
350	760	520	470	435	34	4	16-φ25
400	800	580	525	485	36	4	16-φ30
450	900	640	585	535	44	4	20-φ30

三精閥門公司訂貨須知：

一、①Y型過濾器產品名稱與型號②Y型過濾器口徑③Y型過濾器是否帶附件以便我們的為您正確選型④Y型過濾器的使用壓力⑤Y型過濾器的使用介質的溫度。二、若已經由設計單位選定三精閥門公司的Y型過濾器型號，請按Y型過濾器型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
