解讀電動調節蝶閥的安裝要點
現實生活中的電動調節蝶閥得到了很廣泛的應用，電動調節蝶閥通常是由角行程電動執行機構和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動調節蝶閥根據動作模式分類有：開關型和調節型。以下就來對電動調節蝶閥做進一步的講述。
電動調節蝶閥安裝要點兩大分析：
1)、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2)、電動調節蝶閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。
電動調節蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
電動調節蝶閥按連接型式可分為法蘭連接和對夾式連接;按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
電動調節蝶閥的安裝與維護
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、電動調節蝶閥應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
|
|
SZZCP自力式調節閥,自力式壓差閥產品簡介：
|
|
SZZCP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。[詳細信息...]
|
|
|
SZZWP自力式溫度調節閥產品簡介：
|
|
SZZWP自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需 外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。[詳細信息...]
|
|
|

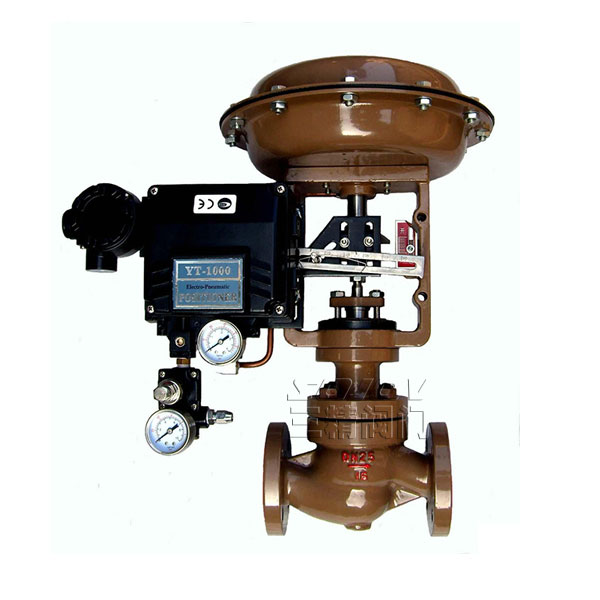

SZXP氣動薄膜直通單座調節閥產品簡介：
|
|
